Machen wir mal eine Tastatur

Post by Guido Körber »

Sondertastatur, eventuell mit nur ein paar Tasten benötigt? Kein Problem, mit dem KeyWarrior28-MOD kann man sogar Einzelstücke schnell bauen.

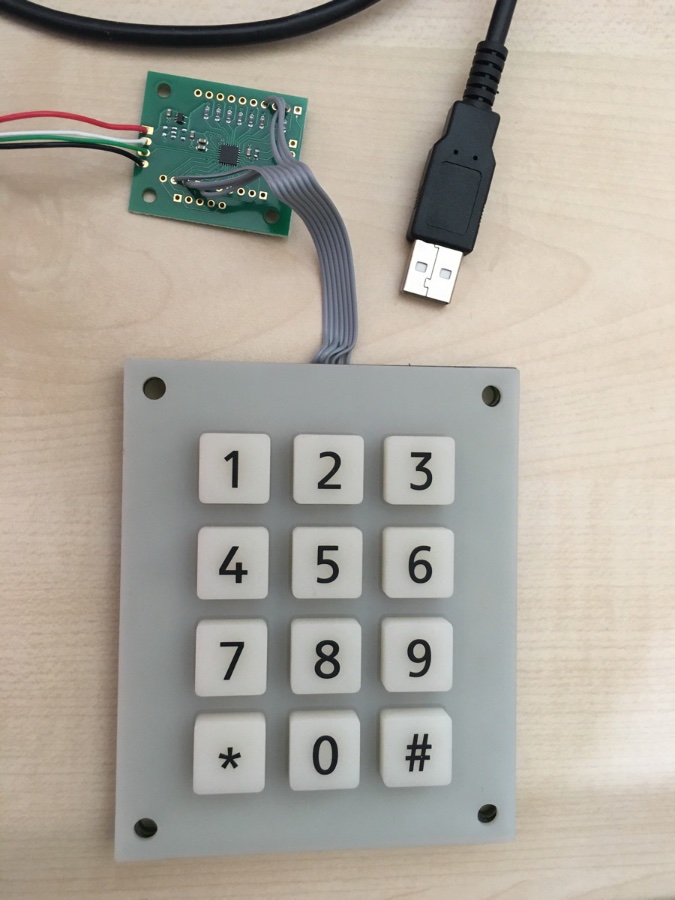

Wählen Sie eine Tastenmatrix aus, oder bauen Sie eine auf. Dann nehmen Sie einen KeyWarrior28-MOD und verbinden beides miteinander.

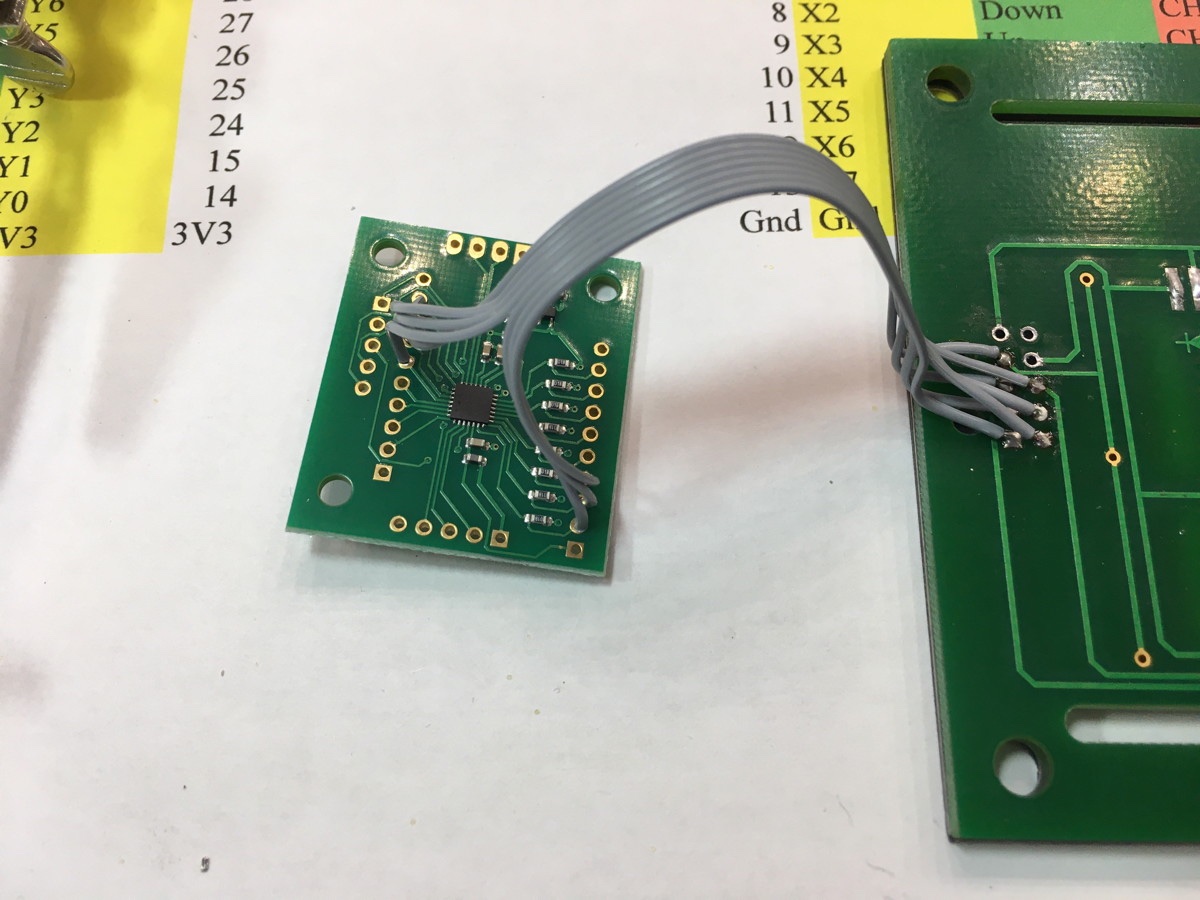

Stellen Sie sicher, dass Sie die Belegung der Matrix haben, also wissen wo welche X und Y Leitungen sind. Dann verbinden Sie diese mit den X und Y Signalen des KeyWarrior28-MOD. Dafür werden keine weiteren Einzelteile benötigt.

Die Pinbelegung des KeyWarrior28-MOD ist im XW28-Datenblatt zu finden.

Dann löten Sie noch ein USB-Kabel an den KeyWarrior28-MOD. Die Adern eines USB-Kabels haben standardisierte Farben:
Rot - 5 V
Schwarz - GND
Grün - D+
Weiss - D-

Nun können Sie die Tastatur anschließen und den KW28-Editor herunter laden, um die Funktionen der Tasten zu programmieren.
